Kabellose Verbindungen und Datenkabel unterscheiden
Neben den Verbindung von Servern auf verschieden Kontinenten durch Tiefseekabel, welche aus Glasfaser bestehen, kennen Sie noch andere Kabeltypen. Vermutlich begegnen Sie in Ihrem Alltag einem Netzwerkkabel, einem USB Kabel oder auch einem FireWire Kabel. Hier ein kurzer Überblick über die Kabel und die jeweilige Übertragungsgeschwindigkeit von Daten.
| Kabel | Abbildung | Eigenschaften, Bandbreite und Informationen |
|---|---|---|
| Ethernetkabel | ![[[https://creativecommons.org/licenses/by-nc-sa/4.0/|CC BY-NC-SA Ethernetkabel-Bild von Håkon Mosvold Larsen ]]](/lib/exe/fetch.php?media=gf1:ethernetkabel.jpg "[[https://creativecommons.org/licenses/by-nc-sa/4.0/|CC BY-NC-SA Ethernetkabel-Bild von Håkon Mosvold Larsen ]]") | Ethernetkabel, auch bekannt als Netzwerkkabel, wird zum Verkabeln ein lokales Netzwerk genutzt, besteht aus mehrfachen Kupferkern. Die Übertragungsrate beträgt (wegen der angeschlossenen Geräte, die langsamer senden / empfangen) 40 Gigabit/s, möglich wären aber zehnmal mehr. |
| Glasfaserkabel | ![[[https://live.staticflickr.com/4820/45493321815_496e9f5f8e_b.jpg|CC BY-SA 2.0 Glasfaserkabel-Bild von Christoph Scholz]]](/lib/exe/fetch.php?media=gf2:netzwerke:glasfaser.jpg "[[https://live.staticflickr.com/4820/45493321815_496e9f5f8e_b.jpg|CC BY-SA 2.0 Glasfaserkabel-Bild von Christoph Scholz]]") | Glasfaserkabel besteht, wie der Name schon andeutet, aus einem Glaskern, durch den die Daten als Lichtsignale (Impulse) fliessen. Der Vorteil gegenüber dem Kupferkabel ist die erhöhte Übertragungsgeschwindigkeit und es sind vor allem keine Signalverstärker über Langdistanzen mehr nötig. Die Übertragungsrate beträgt ca. 10 Gbits/s. |
| Funkverbindung | ![[[https://upload.wikimedia.org/wikipedia/commons/a/ae/WiFi_Logo.svg|Wi-Fi]]](/lib/exe/fetch.php?media=gf2:netzwerke:wifi_logo.png "[[https://upload.wikimedia.org/wikipedia/commons/a/ae/WiFi_Logo.svg|Wi-Fi]]"){kind=logo} | Kabellose Verbindungen, Funkverbindungen gibt es einige verschiedene, die Sie kennen und täglich nutzen. Als Beispiel sei die W-LAN-Verbindung: Hier wird eine Funkverbindung erstellt. Bei der Funkverbindung sind die Geräte über Radiowellen durch die Luft übertragen. Die Übertragungsrate ist von vielen anderen Einflüssen abhängig und kann stark variieren. Meist ca. |
| USB | ![[[https://creativecommons.org/licenses/by-sa/4.0| Green Cell, CC BY-SA 4.0 via Wikimedia Commons]]](/lib/exe/fetch.php?media=gf2:netzwerke:usb.jpg "[[https://creativecommons.org/licenses/by-sa/4.0| Green Cell, CC BY-SA 4.0 via Wikimedia Commons]]") | Das USB-Kabel, oder Universal-Serial-Bus ist ein Kabel, welches Bit-seriell überträgt(nur ein Kanal im Gegensatz zu einem VGA Kabel). Mittlerweile haben sich die Geräte (Computer, Drucker,Kameras, …) auf diesen Anschluss geeinigt und die Vielzahl der verschiedenen Kabel und Anschlüsse sind mehrheitlich verschwunden. Fast alle diese Schnittstellenvarianten wurden durch USB ersetzt. Trotz des Begriffs „Bus“ in der Bezeichnung „Universal Serial Bus“ bietet USB eine organisierte Struktur für den Datenfluss, wobei der Computer (Root-Hub) die Kommunikation zwischen den Geräten steuert. Die Übertragungsgeschwindigkeit kann je nach Kabeltyp zwischen 5 GB/s, 10 GB/s oder 20 GB/s variieren |
Was bedeutet Übertragungsgeschwindigkeit von Daten?
Die Übertragungsgeschwindigkeit von Daten bezeichnet die Anzahl Daten pro Zeiteinheit, mit der diese zwischen zwei Geräten in einem Netzwerk übertragen werden. Üblicherweise wird diese Geschwindigkeit in Bits pro Sekunde (B/s oder Bps) gemessen. Ist die Geschwindigkeit hoch, werden die Daten schnell gesendet oder empfangen.
Aufgabe - Kabelsalat
Hier ein kurzes Zuordnen von verschiedenen Anschlüssen und Bezeichnungen von Kabeln.
Lösen Sie das Learningapp und festigen Sie so das Erkennen der verschiedenen Kabeltypen.
Aufgaben zur Übertragungsgeschwindigkeit
- Eine Datei wird von einer Festplatte in zwei Formaten heruntergeladen. Einmal mit USB als zip-Datei (123 MiB) und einmal mit FireWire als pdf-Datei (103 MiB). Dabei ist die Geschwindigkeit für USB 480 Mibit/s, und jene für FireWire 400 Mibit/s. Welche Datei ist schneller heruntergeladen?
- Die maximale Bandbreite zum Upload mit dem gewählten Anbieter beträgt 1024 Kbit/s. Wie lange dauert das Ziehen einer 400 MB grossen Datei, die auf 20 Prozent ihres Datenbestandes komprimiert wird (Angabe in Minute, Sekunde). Die tatsächliche Ladegeschwindigkeit wird um 80 Prozent der maximalen Bandbreite reduziert.
- Ein LKW transportiert 200 Magnetbänder je 250 GB zwischen Braunschweig und Wolfsburg. Er benötigt dafür 20 min.
- Welche Datenrate erreicht der LKW?
- Wie lange dauert die Übertragung derselben Datenmenge über ein Glasfasernetz mit 622 Mbit/s?
Netzwerkkomponenten
Netzwerkschnittstelle

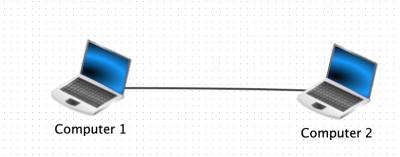

Das kleinstmögliche Netzwerk ist die Verbindung von zwei Computern via Ethernetkabel. Dafür brauchen beide Computer eine Netzwerkkarte bzw. Netzwerkschnittstelle oder NIC (Network Interface Card) bzw. einen integrierten Netzwerkanschluss. Dies ist eine erste Hardware-Voraussetzung für ein Netzwerk. Die Netzwerkkarte (mit W-LAN-Modul) ist serienmässig in jedem Rechner zu finden. In den Smartphones findet sich ein W-LAN-Adapter und in manchen sogar ein Ethernet-Anschluss.
