Netzwerke
Kabel die Kontinente verbinden
Diskutieren Sie die folgenden Aussagen. Sind folgende Aussagen war oder falsch? Argumentieren und begründen Sie!
- Unsere heutige Kommunikation ist ein riesiger Datenstrom, der nie abbricht. Er verbindet Menschen auf der ganzen Welt.
- Unsere Kommunikation (und die gesamte Weltwirtschaft) ist stark von Tiefseekabeln abhängig.
- Die Kontrolle über die Daten und die Netzwerke ist teilweise bei grossen Unternehmen.
- Es werden fast ausschliesslich Glasfaserkabel verwendet, da diese sehr schnell eine grosse Bandbreite bereitstellen.
Erste Kabel waren die Telegraphenkabel.
Um 1870 herum wird das erste transatlantische Telegraphenkabel – das erste Seekabel durch ein Dampfschiff von England nach Neufundland verlegt. Einige Jahre zuvor wurde ein Kabel durch den Ärmelkanal verlegt. Diese Kabel waren im Kern aus Kupfer, es wurde somit Strom übertragen. Zusätzliche Informationen
![[[https://upload.wikimedia.org/wikipedia/commons/f/f3/Atlantic_cable_Map.jpg|Quelle]]](/lib/exe/fetch.php?media=gf1:telegraph.jpg "[[https://upload.wikimedia.org/wikipedia/commons/f/f3/Atlantic_cable_Map.jpg|Quelle]]")
Ungefähr 1967 wurde dann ein erstes Transatlantisches Telefonkabel (TAT) von Schottland nach Neufundland verlegt. Die Verbindung verfügte über 36 Kanäle und in den ersten 24 Stunden wurden 588 Anrufe getätigt. Drei Minuten telefonieren von der Schweiz in die USA (Etats-Unis) kosteten 52.50 Fr. Quelle
Heute sind die Tiefseekabel nicht mehr aus Kupfer sondern aus Glasfaser und es gibt eine Vielzahl davon. Grund dafür ist die Grosse Bandbreite von Glasfaserkabeln.

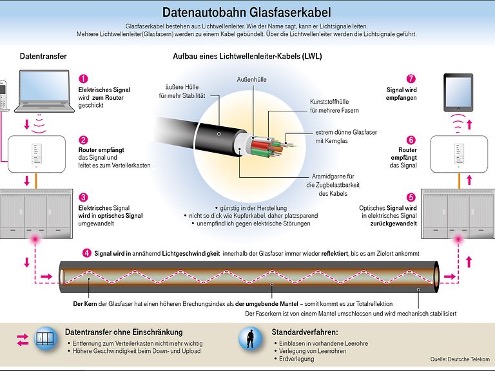

Wie funktioniert ein Glasfaserkabel überhaupt: Hier wird das elektrische Signal (die 0 und 1 – Codes) in Lichtsignale umgewandelt und diese Lichtsignale werden durch die Kabel geschickt. Der Grund ist, Licht ist schnell und im Ultraschallbereich gibt es viele verschiedene Wellenlängen (gleichzusetzen mit den vielen Kanälen im Telefonnetz) die genutzt werden können. Kurz erklärt wird der Lichtimpuls innerhalb des Kabels durch sehr viele Totalreflexionen an den „Kabelwänden“ von einem Ende zum anderen gespiegelt.![[[https://www.telekom.com/de/konzern/details/glasfaserkabel-als-lichtwellenleiter-fuer-schnelles-internet-612108|Quelle]]](/lib/exe/fetch.php?media=gf1:glasfaserkabel.jpg "[[https://www.telekom.com/de/konzern/details/glasfaserkabel-als-lichtwellenleiter-fuer-schnelles-internet-612108|Quelle]]")
Auftrag - Kabel politisch / geopolitisch
Betrachtet man die Karte aller Tiefseekabel https://www.submarinecablemap.com/ , kann eventuell die Meldung von Watson am 26. Februar dieses Jahres kommentiert werden: „Die islamistische Rebellenbewegung Huthi hat angeblich Unterwasser-Internetkabel sabotiert.“
Quellenlink
Der allergrösste Teil des interkontinentalen Datenverkehrs fliesst über Tiefseekabel und nicht wie vermutet über Satellit. Diese Tatsache zeigt die geopolitische Wichtigkeit von Datenkabeln auf. Hier auch der Verweis auf zwei SRF-Beiträge zu diesem Thema
Links
https://www.srf.ch/news/international/kuenftige-ziele-im-cyber-krieg-tiefseekabel-sehr-verletzlich-und-wie-geschaffen-fuer-sabotage
https://www.srf.ch/news/international/cyber-angriffe-unter-wasser-tiefsee-internetkabel-verletzlich-und-doch-erstaunlich-robust
Übertragung von Daten
Welche Arten gibt es Daten zu übertragen? Nennen Sie drei Beispiele. Was bedeutet Übertragungsgeschwindigkeit? Was bedeutet Bandbreite?
Aufgaben
- Eine 5,4 MiB grosse Datei soll aus dem Internet herunter geladen werden. Wie lange dauert die Übertragung mit…
- einem Modem (56 kiBit/s)?
- einer ISDN Karte (64 kiBit/s)?
- über ADSL (2 MiBit/s)?
- über einen direkten Netzwerk Zugang (100 Mibit/s)?
- Eine Datei wird von einer Festplatte in zwei Formaten heruntergeladen. Einmal mit USB als zip-Datei (123 MiB) und einmal mit FireWire als pdf-Datei (103 MiB).Dabei ist die Geschwindigkeit für USB 480 Mibit/s, und jene für FireWire 400 Mibit/s. Welche Datei ist schneller heruntergeladen?
- Die maximale Bandbreite zum Upload mit t-DSL 16000 beträgt 1024 Kbit/s. Wie lange dauert das Ziehen einer 400 MB großen Datei, die auf 20 Prozent ihres Datenbestandes komprimiert wird (Angabe in Minute, Sekunde). Die tatsächliche Ladegeschwindigkeit wird um 80 Prozent der maximalen Bandbreite reduziert.
- Ein DSL-Anschluss besitzt eine max. Datenrate von 1024 Kbit/s für den Upload. Durchschnittlich werden lediglich 63 Prozent des Wertes erreicht.
- Wie lange dauert der Download einer 11 MiB großen Datei in Minuten und Sekunden?
- Wie teuer ist der Download, wenn die Datenübertragung 0,9 Rappen/min kostet?
- Ein LKW transportiert 200 Magnetbänder je 250 GB zwischen Braunschweig und Wolfsburg. Er benötigt dafür 20 min.
- Welche Datenrate erreicht der LKW?
- Wie lange dauert die Übertragung derselben Datenmenge über ein Glasfasernetz mit 622 Mbit/s?
